Делительная головка с ручным управлением и системой быстрого позиционирования(15°,30°,45°,60°,80°,90°,120°,240°)

Делительная головка с ручным управлением и системой быстрого позиционирования(15°,30°,45°,60°,80°,90°,120°,240°)

Этот делительный поворотный стол имеет ручное управление и снабжен системой «быстрого позиционирования». С помощью этой системы заготовка может быть спозиционирована на требуемый угол за кратчайший временной интервал. Для этого достаточно просто толкнуть рычаг переключения позиций до его контакта с ограничительным упором и вернуть в исходное положение. Это занимает, как правило, не более 1 секунды. Ограничительный упор заведомо выставляется под нужным параметром.

Особенности:

 -Удобное управление, горизонтальное и вертикальное применение;

-быстрая установка заготовки под нужным углом за счет системы «быстрого позиционирования»;

-простое изменение параметров деления путем перестановки ограничительного упора;

-деления на 2,3,4,6,8,12 и 24  сектора при помощи стандартного делительного диска(в комплекте);

-специальные диски «прямого деления» позволяют производить деление с любым параметром вручную при помощи шкалы на делительном шпинделе;

-высокая надежность устройства благодаря закаленным и отшлифованным делительному шпинделю, делительным дискам и фиксационным болтам;

-большое сквозное отверстие для обработки деталей большой длины.

-точность деления ±60 угловых секунд.

Описание:                                                                                                                                                      Делительная головка с ручным управлением с угловым цельнолитым корпусом и предусмотренными креплениями  для установки как в горизонтальной, так и в вертикальной оси.

 Привод:                                                                                                                                                              Ручной привод с управляемой от рычага системой «быстрого позиционирования», стандартным делительным диском на 24 позиции, минимальный градус поворота 15°, деление в 2,3,4,6,8,12 или 24 секторах.  При освобождении от фиксаторов делительного диска возможно производить позиционирование на нужный угол вручную при помощи нанесенной шкалы. Цена деления шкалы 1°.

Шпиндель:                                                                                                                                                     Делительный шпиндель закален и отшлифован.Имеет сквозное отверстие 34 мм ,опирается на прецизионные роликовые подшипники качения. Имеет центральное посадочное отверстие 95 мм, фланец с  4-мя резьбовыми отверстиями М5,диаметр фланца 108 мм для крепления 3-х кулачкового патрона или пданшайбы. Также имеется фланец 80 мм с 3-мя резьбовыми отверстиями М8 под крепление цангового патрона.                                                                             Внимание: патроны и планшайбы выбираются дополнительно опционально.

Зажим детали:                                                                                                                                                      Зажим детали производится вручную при помощи рычага.

Смазка:                                                                                                                                                     Подшипники делительного шпинделя должны в рамках регламентов регулярно смазываться.

Защита от пыли и стружки:                                                                                                                            Корпус делительной головки защищен от попадания пыли или мелкой металлической стружки.

 Цвет:                                                                                                                                                                          Корпус покрыт в заводских условиях высококачественным лаком светло-серого цвета (европейское обозначение цвета:RAL 7035). Все поверхности, которые по объективным причинам не имеют лакового покрытия, защищены от коррозии специальным антикоррозионным стойким покрытием.

A=105 мм, B=240 мм,  b=16 мм, d=Ø34 мм, H=133 мм, h=125 мм, L=250 мм, n=14 мм.

Патрон 125 мм, общая высота 180 мм, планшайба Ø160 мм, цанговый патрон 4-24 мм.

Технические характеристики:

Комплект поставки:

Делительная головка VTS-125

делительным диском с 24 позициями фиксации

2 Т-образных паза 14 мм (H6) в базовом основании для установки в горизонтальной оси

Протокол испытаний

Руководство по эксплуатации

ВНИМАНИЕ: Устройство зажима заготовки выбирается опционально.

Дополнительно:

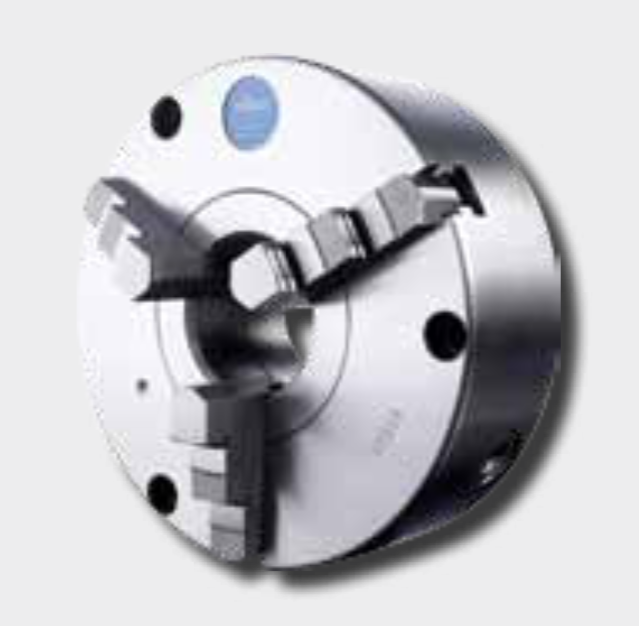

1.Трехкулачковый патрон 125мм.

Ручной 3-х кулачковый патрон со спиральным кольцом с целиндрическим конусом по DIN 6350 форма A. Диапазон 3-125 мм, на разжим 37-123 мм, внутреннее отверстие 32 мм. Крепится напрямую к делительному шпинделю. В комплект поставки входят крепежные винты и комплект кулачков.

2. Планшайба 160 мм.

Отшлифованная планшайба с центральным отверстием 26 мм (H7) и Т-образными пазами 10 мм (H12).Крепится напрямую к делительному шпинделю.

 3. Задняя бабка RE130/25.

Ручная жесткая задняя бабка с высотой центров 125 мм, вылетом 40 мм, жестким  гладким центром с диаметром 23 мм. Имеет 2 Т-образных паза 14 мм (H6) и комплект винтов для крепления на рабочем столе.

4. Цанговый патрон ER 40.

Цанга 472E по DIN 6499B для ручного цангового патрона ER40. Диаметр заготовки от 4,0 до 26,0 мм или от 4,5 до 25,5 мм с шагом 1 мм.

5. Дополнительные делительные диски для других вариантов делений.

Дополнительные делительные диски с от 19 до 35 фиксационных позиций, вместо стандартного диска.
